- برند : اطلس / ATLAS
- دسته بندی : ترانس مخصوص آی سی های سری DK
-

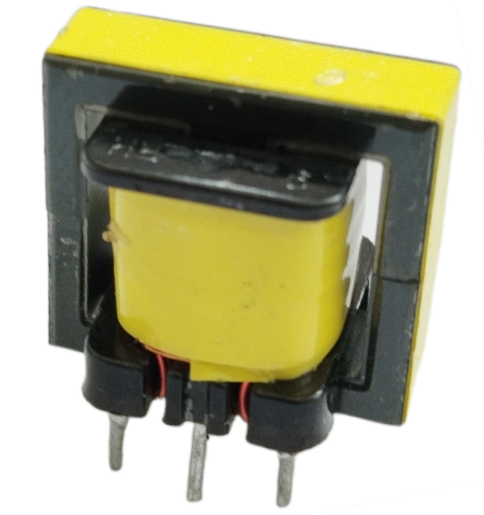

این محصول یک ترانسفورماتور آماده 6 پین و تک خروجی بوده می باشد. نوع هسته EE2218 و برای تولید منابع تغذیه سوئیچینگ تا توان 18 وات مناسب است. قابل استفاده برا ی آی سی های DK124 , DK125 .
توضيحات و نقد و بررسی AT2218FLYAC6ترانس تک خروجی 12 ولت 1.8 آمپر
این ترانسفورماتور به صورت ساندویچی پیچیده شده که باعث کاهش سلف نشتی آن می گردد. در صورت نیاز ، این محصول امکان تولید برای ایزولاسیون ولتاژ تا 3500 ولت را نیز دارا می باشد.
مشخصات و جدول فنی AT2218FLYAC6ترانس تک خروجی 12 ولت 1.8 آمپر
-
توپولوژِی (Topology) :Flyback
-
اندوکتانس سمت اولیه :1mH±10%
-
اندوکتانس نشتی سمت اولیه :<28uH
-
تعداد خروجی :1
-
ولتاژ ورودی :85-265Vrms
-
ولتاژ و جریان خروجی :12 ولت- 1.8 آمپر
-
فرکانس سوئیچینگ :65kHz
-
جریان مجاز در سمت اولیه و ثانویه :Iprim=0.2Arms,Isec=2A
-
نسبت دور :N1/N2=6
-
مقاومت DC سیم پیچ ها :Rprim=1.3Ω
-
نوع هسته و بوبین :EE2218- قرقره 6 پین
-
جنس هسته :Ferrite
-
ایزولاسیون بین اولیه و ثانویه :1000 ولت براي يک دقيقه
-
جنس سیم مورد استفاده :مس
